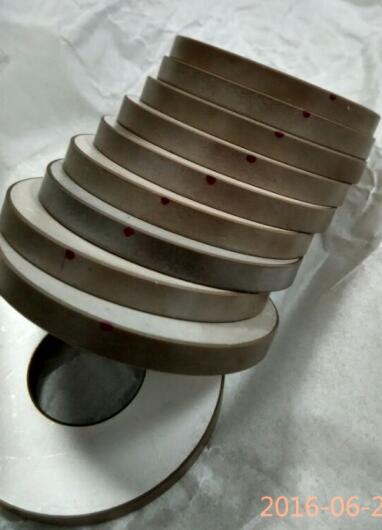

Élément en céramique piézo-électrique du rendement P8 élevé pour faire l'équipement ultrasonique
En céramique piézoélectrique
Quand la tension est appliquée à la céramique piézoélectrique, la déformation mécanique se produira avec le changement de la tension et de la fréquence. D'autre part, quand la vibration de la céramique piézoélectrique, produira une charge. Selon ce principe, quand le vibrateur se compose de deux en céramique piézoélectriques ou de forme d'en céramique piézoélectrique et d'un feuillard, appelée l'élément bimorph, appliquant un signal, elle émettra la vibration ultrasonique due au recourbement. En revanche, quand une vibration ultrasonique est appliquée à l'élément bimorph, un signal électrique est produit. Basé sur ce qui précède, la céramique piézoélectrique peut être employée en tant que capteurs ultrasoniques.
La gaufrette en céramique piézoélectrique est les dispositifs électriques avec une structure simple et la lumière, avec la sensibilité élevée, aucun champ magnétique a écarté sans débordement, câblage cuivre et aimants, consommation de puissance faible, moins de coût, production en série facile et les avantages de très utilisé. Approprié à l'onde ultrasonique et acoustique transmettant et recevant, la céramique piézoélectrique est relativement vaste zone et peut également être employée pour détecter la pression et la vibration. Le principe de fonctionnement est d'employer l'effet piézoélectrique réversible, la tension appliquée dans l'audio, et la voix.
En céramique piézoélectrique de Descriptio :
Rendement élevé de ◊ : paramètre mécanique élevé Q, la transduction efficace entre l'électricité et bruit au-dessus de 95%.
Amplitude élevée de ◊ : la force de transducteur est améliorée en fixant le vibrateur à grande vitesse directement sur la base de la cannelure de lavage avec le boulon. Rivalisez avec un vibrateur magnétique d'expansion, son amplitude peut être amélioré au-dessus de 50%.
Bonne résistance thermique de ◊ : une gamme étendue de température fonctionnante, de basse impédance de résonance et de productivité de la chaleur.
Bonne construction de ◊ : attaché par le boulon, facile pour se réunir, fiabilité élevée.
En céramique piézoélectrique d'applications :
très utilisé dans toutes sortes de transducteur ultrasonique de sensor.ultrasonic. Détecteurs médicaux et ultrasoniques et ainsi de suite
En céramique piézoélectrique de caractéristiques :
Dimensions (millimètre) |
Capacité C (PF) |
Dissipation faible de champ Tgδ (12v) |
Dissipation forte de champ Δ de Tg (400v) |
Fréquence radiale Franc (kilohertz) |
Impédance de résonance La ZM (∩) |
Fréquence épaisse Pi (kilohertz) |
Module d'accouplement Kr (%) |
Facteur de qualité Qm |
Φ35*Φ15*5 |
1430±10% |
≤0.5% |
≤1.0% |
45.5±5% |
≤15 |
410 |
≥45 |
≥800 |
En céramique piézoélectrique d'avantage compétitif :
Rendement élevé de ◊
Amplitude élevée de ◊ :
Bonne résistance thermique de ◊
Bonne construction de ◊ :
