transducteur ultrasonique piézoélectrique à haute fréquence de décapant de 200K 170K
Détail rapide
Le transducteur, également connu sous le nom de vibrateur, est un dispositif qui convertit l'énergie électrique et l'énergie mécanique (vibration d'onde sonore) par l'effet piézoélectrique de la céramique piézoélectrique et amplifie les blocs avant et arrière d'adaptation d'impédance acoustique de rayonnement de couverture.
La vibration ultrasonique de nettoyage ultrasonique produite par le transducteur, cavitation se produit dans l'eau produite par l'impact instantané de la mousse à haute pression a été lavée pour réaliser un bon effet nettoyant.

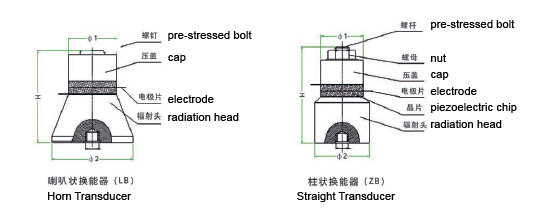

Les transducteurs de nettoyage ultrasonique emploient généralement la structure composée en forme de corne de matrice (qui est structure de LAN Jie Wenzizhu), qui se compose de la couverture avant et arrière en métal, de la gaufrette en céramique piézoélectrique, de la vis contrainte d'avance, de la feuille d'électrode, et de la douille isolante. Appliquez approprié précontraignent, le transducteur dans de haute puissance, états de haut-amplitude ont la bonne efficacité de conversion électromécanique.
Le transducteur de nettoyage ultrasonique est un travail continu du transducteur de puissance, généralement le fonctionnement continu moyen pour calculer la constante et sa taille de puissance.
Description
transducteur de nettoyage ultrasonique :
Rendement élevé de ◊ : paramètre mécanique élevé Q, la transduction efficace entre l'électricité et bruit au-dessus de 95%.
Amplitude élevée de ◊ : la force de transducteur est améliorée en fixant le vibrateur à grande vitesse directement sur la base de la cannelure de lavage avec le boulon. Rivalisez avec un vibrateur magnétique d'expansion, son amplitude peut être amélioré au-dessus de 50%.
Bonne résistance thermique de ◊ : une gamme étendue de température fonctionnante, de basse impédance de résonance et de productivité de la chaleur.
Bonne construction de ◊ : attaché par le boulon, facile pour se réunir, fiabilité élevée.
Applications
très utilisé dans la machine de nettoyage ultrasonique et des dispositifs de haute puissance de nettoyage d'industrie.

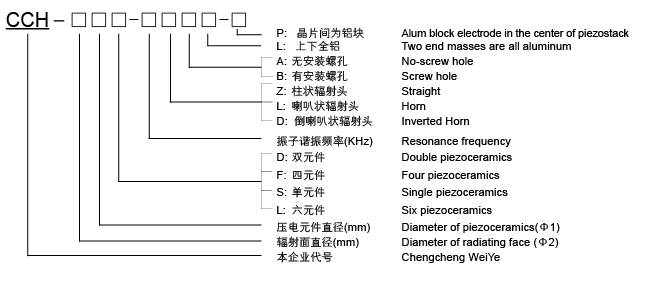

Nommant des méthodes comme suivant :
Caractéristiques
transducteur de nettoyage ultrasonique :
| Longueur | Pesez | Fréquence | Résonance | Statique | Entrée |
CCH-3130D-200LB pzt-4 | 42 | 126 | 200 | <50> | 3200 | 30 |
Type | Longueur (millimètres) | Poids (G) | | | | |
CCH-5839D-25/50LB | 80 | 540 | 25/50 | <35> | 4900 | 40 |
CCH-4039D-80/38ZB | 61 | 330 | 38/80 | <35> | 4800 | 40 |
CCH-4039D-100/40ZB | 54 | 280 | 40/100 | <35> | 3200 | 40 |
CCH-5839D-25/50/80 PZT-4 | 80 | 540 | 25/50/80 | <40> | 5000 | 35 |
CCH-4039D-100/73/40 | 56 | 260 | 40/73/120 | <40> | 5100 | 35 |
CCH-4039D-120/80/40 | 56 | 260 | 40/80/120 | <40> | 5100 | 35 |
CCH-5839D-25/50/80/120 | 80 | 540 | 25/50/80/120 | <45> | 5200 | 30 |
CCH-4039D-120/170/80/40 | 56 | 260 | 40/80/120/170 | <45> | 5400 | 30 |
