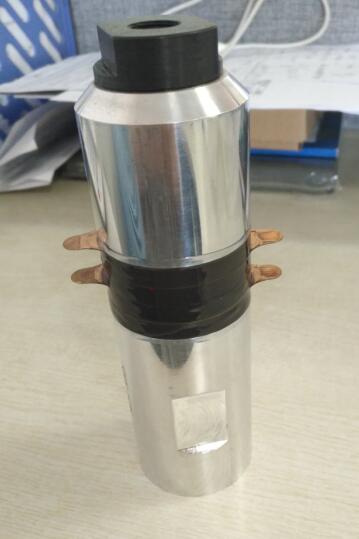

projet en plastique de transducteur de soudure ultrasonore de 1500W 15K soudant ISO9001

Nous fournissons un large éventail de transducteur de haute qualité de soudure ultrasonore, n'importe ce qu'un peu le transducteur vous recherchent, nous pouvons s'assurer que vous pouvez trouver un à ici. il est en utilisant l'effet piézoélectrique pour convertir l'énergie électrique en type mécanique d'energy.the Bolton peut s'assurer que le transducteur peut produire ultrasonique stable quand des changements de charge.

• Un générateur ultrasonique pour commander et fournir l'énergie à la tête ultrasonique.
• Une unité mécanique composée avec un convertisseur, un propulseur et un Sonotrode/klaxon, pour effectuer les opérations de cachetage de coupe

Type : CCH-5050F-15z P4

Longueur (millimètre) : 171

Boulon commun (millimètre) : m18x1.5

Fréquence (kilohertz) : 15

Impédance de résonance (Ω) : 12

Capacité (PF) : 12500

Puissance d'entrée (w) : 1500

1. Le générateur utlrasonic convertit l'alimentation d'énergie (100-250 volts, 50-60 hertz) en 20 à 30 kilohertz, 800-1000 volts de signal électrique. Ce signal est appliqué à la céramique piézo-électrique-électrique (incluse dans le convertisseur) qui convertira ce signal en oscillations mécaniques
2. Ces oscillations seront amplifiées par le propulseur et le convertisseur, de ce fait créant un marteau. Le convertisseur convertit l'électricité en vibration mécanique à haute fréquence. Les éléments actifs sont habituellement céramique de piezoelectrics. Le propulseur (facultatif) sert de transformateur d'amplitude. Le rapport optique ou la réduction d'amplitude est réalisé par certaines caractéristiques de conception ou la forme géométrique du propulseur.
3. Le sonotrode, ou le klaxon, est la partie active de l'unité ultrasonique. Elle est en contact avec le tissu et agit en tant que marteau contre le compteur-outil. Ce système permettra de fondre les fibres dans le tissu par action mécanique seulement (martelant), permettant d'obtenir une fonte très propre et flexible sans n'importe quel changement de burning ou de couleur. La conception de sonotrode et de compteur-outil sera adaptée à l'opération à exécuter
